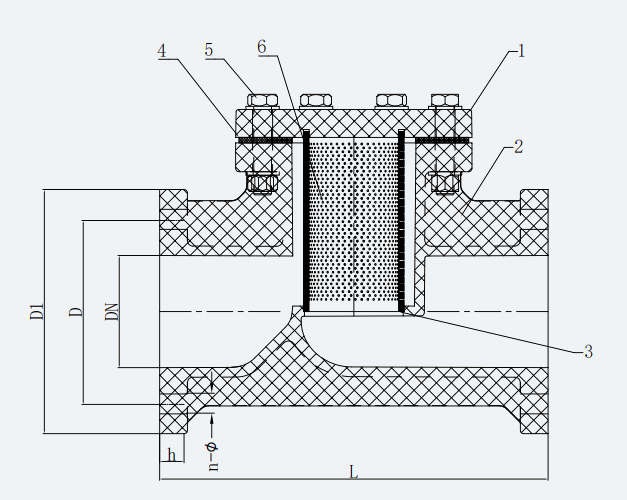

材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
閥蓋 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
2 |
閥體 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
3 |
支架 |
FRPP,PPH,PVDF |
|
4 |
橡膠墊 |
EPDM,FPM,PTFE |
|
5 |
螺栓螺母 |
鋼，不銹鋼 |
|
6 |
過濾網 |
FRPP,PPH,PVDF |
產品尺寸表（mm）
|
DN |
D |
D1 |
L |
h |
n |
φ |
篩網孔徑 |
工作壓力(Mpa) |
|
25 |
85 |
115 |
160 |
16 |
4 |
14 |
2 |
0.6 |
|
32 |
100 |
140 |
180 |
16 |
4 |
18 |
2 |
0.6 |
|
40 |
110 |
150 |
200 |
18 |
4 |
18 |
2 |
0.6 |
|
50 |
125 |
165 |
230 |
18 |
4 |
18 |
2 |
0.6 |
|
65 |
145 |
185 |
290 |
22 |
4 |
18 |
2 |
0.6 |
|
80 |
160 |
200 |
310 |
25 |
8 |
18 |
2 |
0.6 |
|
100 |
180 |
220 |
350 |
25 |
8 |
18 |
2 |
0.6 |
|
125 |
210 |
250 |
400 |
30 |
8 |
18 |
2 |
0.6 |
|
150 |
240 |
285 |
480 |
30 |
8 |
22 |
2 |
0.6 |
如需特殊篩網孔徑，請咨詢我司或當?shù)亟涗N商
