產品特點：

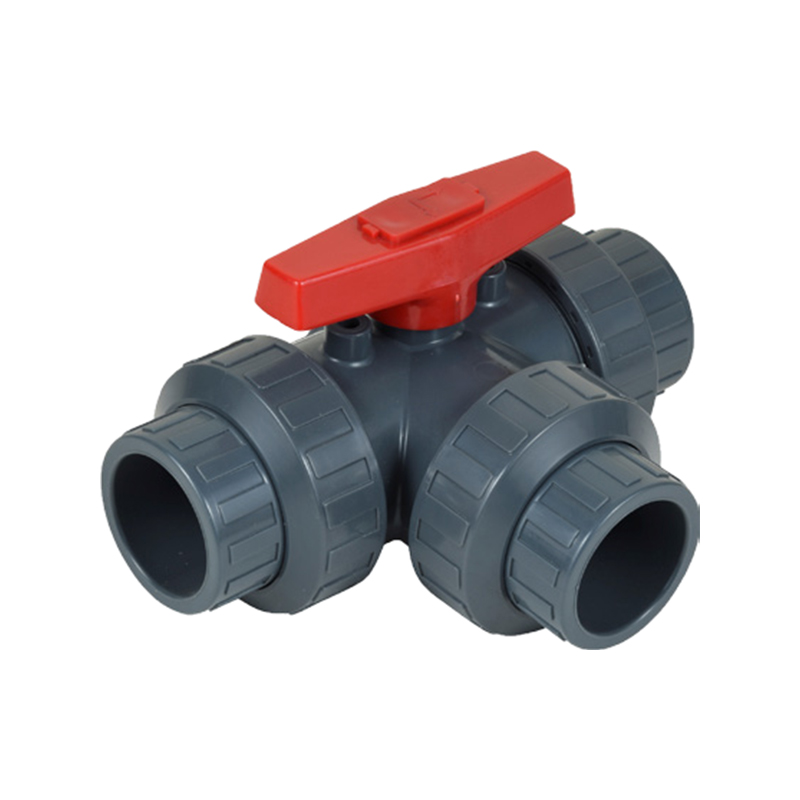

● 三通球閥允許使用一個閥[門]轉換兩種流向模式。閥門適用于需要兩個球閥和一個三通的管路。這就是說，三通球閥是經濟的，因?yàn)樗构艿谰o湊，節省空間。
● 全流量設計，PN10。
● 已有的案例表明，工廠管道中的安裝誤差等因素，易導致活接螺帽受力過大，進而導致閥門]泄露甚至破損，因此不建議在DN50以上規格選用活接式連接結構的閥門。

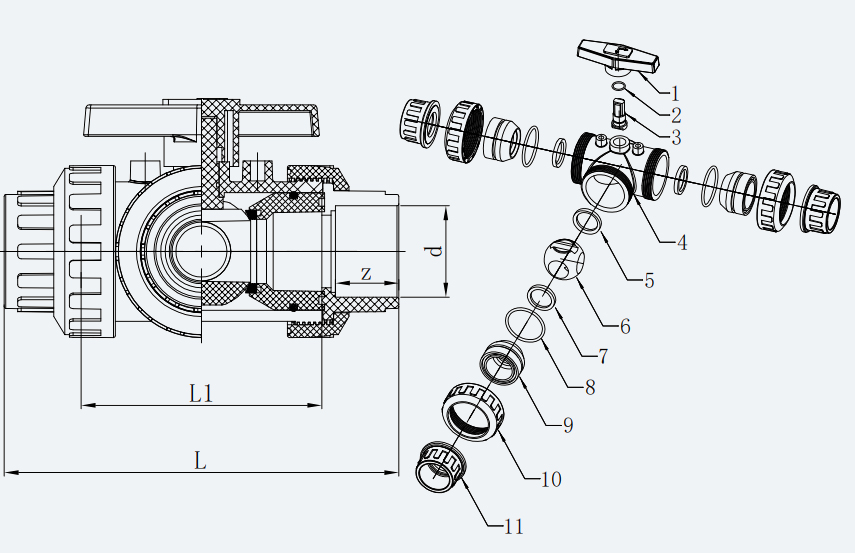

材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
手柄 |
ABS |
|
2 |
閥桿O型圈 |
EPDM,FPM |
|
3 |
閥桿 |
PPH,UPVC,CPVC,PVDF |
|
4 |
閥體 |
PPH,UPVC,CPVC,PVDF |
|
5 |
球密封 |
PTFE |
|
6 |
球 |
PPH,UPVC,CPVC,PVDF |
|
7 |
球密封 |
PTFE |
|
8 |
閥座O型圈 |
EPDM,FPM |
|
9 |
內塞 |
PPH,UPVC,CPVC,PVDF |
|
10 |
螺帽 |
PPH,UPVC,CPVC,PVDF |
|
11 |
接頭 |
PPH,UPVC,CPVC,PVDF |
水平款產品尺寸表
|
DN |
d |
Z |
L |
工作壓力(Mpa) |
|||||||
|
承插接頭 |
螺紋接頭 |
||||||||||
|
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
FRPP/PPH |
UPVC/CPVC |
PVDF |
|||
|
32 |
40 |
38 |
42.2 |
R1-1/4 |
PT1-1/4 |
NPT1-1/4 |
29 |
205 |
1.0 |
1.0 |
1.6 |
|
40 |
50 |
48 |
48.3 |
R1-1/2 |
PT1-1/2 |
NPT1-1/2 |
35 |
218 |
1.0 |
1.0 |
1.6 |
如果您需要其它尺寸的三通球閥，請與我司聯系
