產品特點：
● 全流量設計，壁厚加厚，閥體最小壁厚超過同規格PVC管道的3倍(PP管道的2倍)，耐壓性能出眾，能適應等各種苛刻工況。
● 球閥閥芯長度超過化工部的設計要求，更長的閥芯允許壁厚更厚的球體，更厚的PTFE密封件，更強壯的內塞和螺紋。
● 自帶連接平臺，可以方便地從手動轉換為自動，而無需更換閥門。
● 底部有插入孔， 方便安裝。
● 手柄可用于拆卸閥門，維護便捷。
● 已有的案例表明，工廠管道中的安裝誤差等因素,易導致活接螺帽受力過大,進而導致閥門]泄露甚至破損,因此不建議在DN50以上規格選用活接式連接結構的閥門。

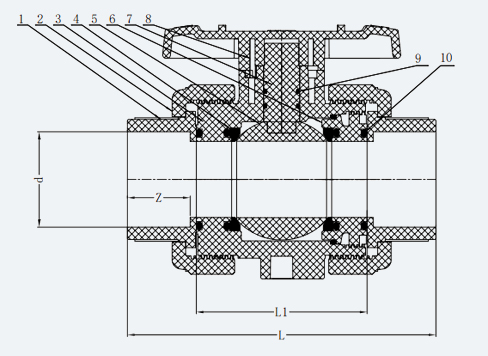

材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
接頭 |
PPH,UPVC,CPVC,PVDF |
|
2 |
螺帽 |
PPH,UPVC,CPVC,PVDF |
|
3 |
閥體 |
PPH,UPVC,CPVC,PVDF |
|
4 |
閥座密封 |
EPDM/FPM+PTFE |
|
5 |
球 |
PPH,UPVC,CPVC,PVDF |
|
6 |
內塞 |
PPH,UPVC,CPVC,PVDF |
|
7 |
閥桿 |
PPH,UPVC,CPVC,PVDF |
|
8 |
手柄 |
ABS |
|
9 |
閥桿O型圈 |
EPDM,FPM |
|
10 |
0型圈 |
EPDM,FPM |
產品尺寸表
|
DN |
d |
Z |
L |
L1 |
閥體最小壁厚 |
工作壓力(Mpa) |
|||||||
|
承插接頭 |
螺紋接頭 |
||||||||||||
|
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
PPH |
UPVC/CPVC |
PVDF |
|||||
|
15 |
20 |
22 |
21.3 |
Rc1/2 |
PT1/2 |
NPT1/2 |
18 |
108 |
?62 |
5.5 |
1.0 |
1.6 |
?1.6 |
|
20 |
25 |
26 |
26.7 |
Rc3/4 |
PT3/4 |
NPT3/4 |
22 |
125 |
69 |
7 |
1.0 |
1.6 |
?1.6 |
|
25 |
32 |
32 |
33.4 |
Rcl |
PT1 |
NPT1 |
27 |
138 |
?76 |
7.5 |
1.0 |
1.6 |
?1.6 |
|
32 |
40 |
38 |
42.2 |
Rc1-1/4 |
PT1-1/4 |
NPT1-1/4 |
30 |
160 |
85 |
9 |
1.0 |
1.6 |
?1.6 |
|
40 |
50 |
48 |
48.3 |
Rc1-1/2 |
PT1-1/2 |
NPT1-1/2 |
35 |
177 |
?92 |
10 |
1.0 |
1.6 |
?1.6 |
|
50 |
63 |
60 |
60.3 |
Rc2 |
PT2 |
NPT2 |
40 |
206 |
113 |
11.4 |
1.0 |
1.6 |
?1.6 |
|
65 |
75 |
76 |
73 |
Rc2-1/2 |
PT2-1/2 |
NPT2-1/2 |
51 |
265 |
135 |
11.5 |
1.0 |
1.0 |
?1.0 |
|
80 |
90 |
89 |
88.9 |
Rc3 |
PT3 |
NPT3 |
52 |
295 |
154 |
12.5 |
1.0 |
1.0 |
?1.0 |
|
100 |
110 |
114 |
114.3 |
Rc4 |
PT4 |
NPT4 |
60 |
330 |
175 |
13 |
1.0 |
1.0 |
?1.0 |
閥門可選裝法蘭式接頭
