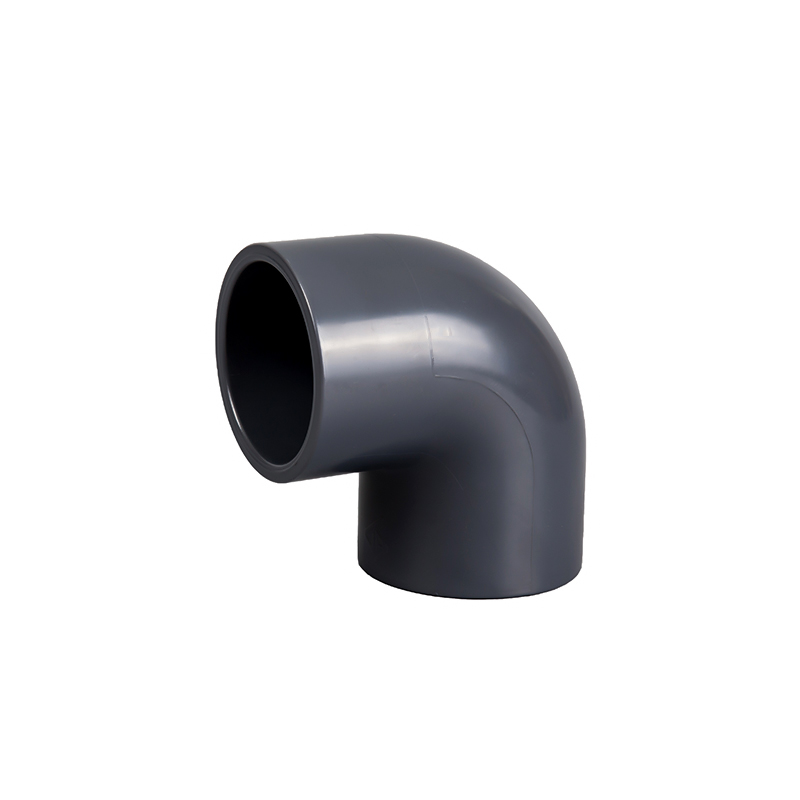

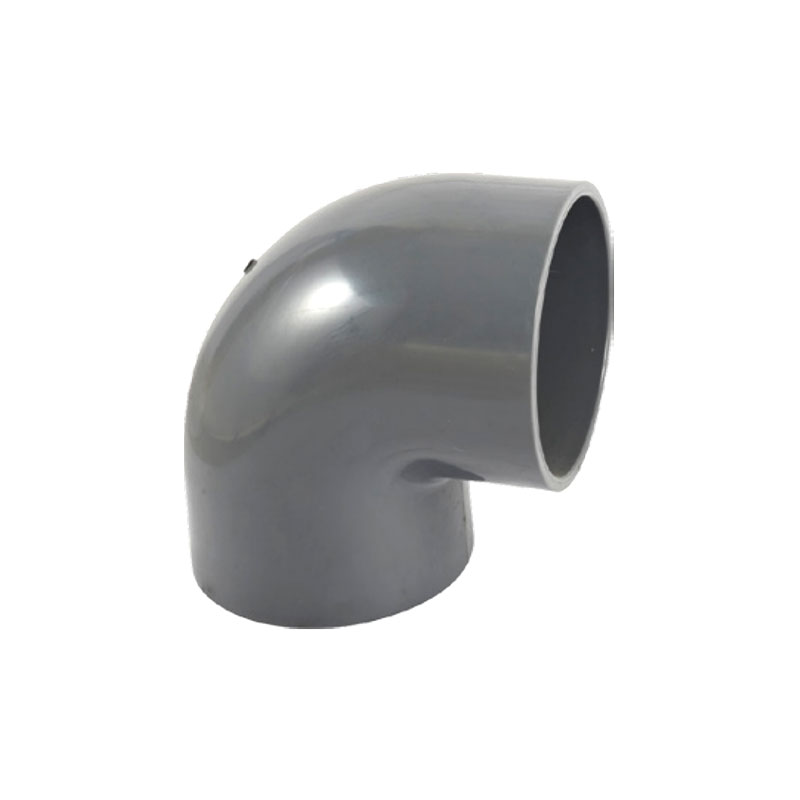

90°彎頭 UPVC

產品詳情

CPVC、UPVC、PVDF、PPH 90° ?彎頭

數據正在更新。請聯系我們的銷售以獲取更多詳細信息！

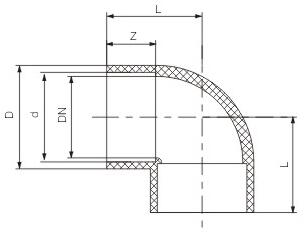

DN(mm) 公稱通徑	DN(mm) 公稱外徑	?外形尺寸 (mm)
DN(mm) 公稱通徑	DN(mm) 公稱外徑	D	d	L	Z
15	20	26	20	28	16
20	25	32	25	34	20
25	32	40	32	41	22
32	40	50	40	49	27
40	50	61	50	60	31
50	63	75	63	76	38
65	75	88	75	83	44
80	90	105	90	97	51
100	110	127	110	117	61
125	140	160	140	150	75
150	160	185	160	172	90
200	225	253	225	230	110
250	280	310	280	280	140
300	315	350	315	340	150
350	355	395	355	367	182
400	400	433	400	413	205
*450	45 0	495	450	480	231
*500	500	540	500	535	256
*600	630	678	630	670	321

90°彎頭?

束接/直通

三通

45°彎頭

法蘭

活套法蘭

管帽

盲板

四通

活接

外絲接頭

Y三通

DN15

◎

DN20

◎

DN25

◎

DN32

◎

DN40

◎

DN50

◎

DN65

◎

DN80

◎

DN100

◎

DN125

◎

DN150

◎

DN200

◎

DN250

◎

DN300

◎

DN350

◎

DN400

◎

○

◎

DN450

◎

○

◎

DN500

◎

○

◎

DN600

○

DN700

○

異徑三通 (DN)	40-15	50-25	65-32	80-32	100-25	125-40	200-150	350-150
	40-20	50-32	65-40	80-40	100-32	125-80	250-65	350-200
	40-25	50-40	65-50	80-50	100-40	125-100	250-100
	40-32	65-15	80-15	80-65	100-50	150-80	250-150
	50-15	65-20	80-20	100-15	100-65	150-100	300-100
	50-20	65-25	80-25	100-20	100-80	200-100	300-200
異徑管/大小頭? (DN)	20-15	40-20	50-40	80-15	100-15	100-80	150-125	300-150
	25-15	40-25	65-15	80-20	100-20	125-50	200-100	300-200
	25-20	40-32	65-20	80-25	100-25	125-80	200-125	300-250
	32-15	50-15	65-25	80-32	100-32	125-100	200-150	350×150
	32-20	50-20	65-32	80-40	100-40	150-50	250-100	350×250
	32-25	50-25	65-40	80-50	100-50	150-80	250-150	350×300
	40-15	50-32	65-50	80-65	100-65	150-100	250-200	500×200
縮接/補芯? (DN)	20-15	32-15	50-25	80-65	125-100	200-150	300-250
	25-15	32-25	50-40	100-50	150-100	250-150
	25-20	40-32	65-50	100-80	150-125	250-200
馬鞍街頭(DN)	100-50	125-50	150-50	350-50

依據工業管ISO標準，DN450 以上管路一般選用玻璃鋼復合的管件管件尺寸基于相應標準，管件具體尺寸請查詢寶蒂管道系統手冊或咨詢我司
玻璃鋼復合管標準：HG-3731
CPVC管件標準號：GB/T 18998.3-2003
UPVC管件標準號：GB/T 4219.2-2008
法蘭連接標準：HG 20592 PN10 法蘭
○：二次成型
◎：一次成型
